Описание ТСН-025. Система IP-видеонаблюдения для детского сада. Болид

Описание решения

Типовое решение защиты объекта, детского сада с прилегающей огороженной территорией, основано на построении IP системы видеонаблюдения на оборудовании Болид.

Назначение системы
1. Для визуального контроля за:
- въездными воротами и входной калиткой
- периметром главного здания детского сада и прилегающей территорией
- внутренними зонами/помещениями здания (например, ресепшн, гардеробная с детскими шкафчиками, игровая комната…)
- уличными детскими площадками.
2. Для протоколирования и архивирования видеоинформации.

Система позволяет:
- просматривать видео в реальном времени
- вести видеозапись со всех или выбранных видеокамер (в том числе по детектору движения), происходящих на объекте в круглосуточном режиме
- возможность просмотра на экране монитора мультикартинки либо одной выбранной видеокамеры в режиме полного экрана
- просматривать видеоархив
- прослушивать и решать спорные моменты
- производить резервное копирование файлов.

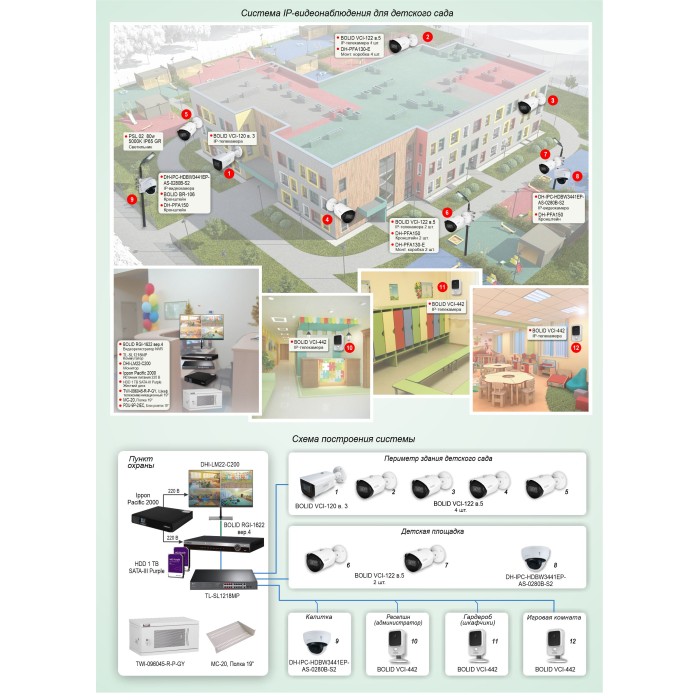

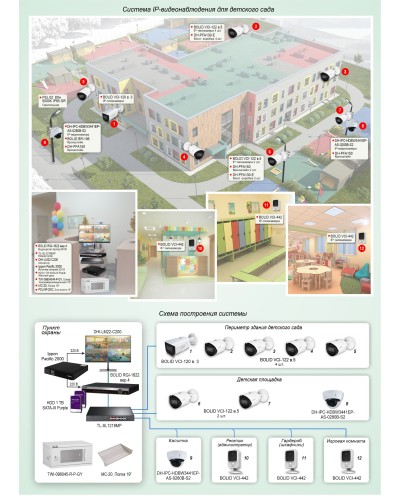

В решении использованы:
1.    16-канальный видеорегистратор BOLID RGI-1622 версия 4  (можно подключить до 16  IP-камер и 2 HDD до 16Тб каждый) - для записи видео-/аудиоинформации. Запись видеоизображения с разрешением до 16 Мп.
2.    Уличная цилиндрическая IP-камера BOLID VCI-120 версия 3 (на схеме: № 1) с zoom объективом 2.7- 13.5 мм. Для обеспечения круглосуточного наблюдения на объекте оснащена ИК-подсветкой, рассчитанной на дальность до 60 метров.
3.    Уличные цилиндрические IP-камеры BOLID VCI-122 версия 5 (№ 2 - 7) с ИК подсветкой, способные передавать четкое изображение при температуре от -50 до +60 °С как днем, так и ночью; видеоаналитические функции: пересечение линии, контроль области, – для контроля за периметром здания и детскими площадками.
4.    Уличная купольная IP-камера DH-IPC-HDBW3441EP-AS-0280B-S2 (№ 8) с широким углом обзора и видеоаналитическими функциями: пересечение линии, контроль области, классификация объектов (человек/транспортное средство). Устанавливается, например, на детской площадке.
5.    Уличная купольная антивандальная IP-камера DH-IPC-HDBW3441EP-AS-0280B-S2 (№ 9) с широким углом обзора - для общего просмотра входящих/уходящих посетителей.
6.    Компактные IP-камеры BOLID VCI-442 (№ на схеме: 10,11,12) с широким углом обзора и микрофоном.  Устанавливаются во внутренних помещениях для общего просмотра и контроля общения персонала с детьми, родителями и посетителями.
7. TL-SL1218MP, коммутатор 16-портовый с PoE
8.    Телекоммуникационный 19” шкаф TWI-096045-R-P-GY вешается на стену в комнате охраны. В шкаф сводим все кабели от камер, и заводим их на регистратор с PоE портами. Регистратор монтируем на полке МС-20, которая устанавливается в шкафу.
9.    В шкаф устанавливаем ИБП 220В - Ippon Pacific 2000 для защиты оборудования от скачков напряжения и перенапряжения сети.
10.    На пост охраны устанавливаем монитор со встроенными динамиками DHI-LM22-C200 для отображения видео и аудио информации от IP-камер. Прокладываем HDMI кабель - WH-111(2m) - от регистратора до монитора.
11. Кабель применяем ParLan U/UTP Cat5e PVCLS нг(А)-FRLSLTx 4х2x0,52 не распространяющий горение с пониженным газовыделением, как рекомендуется для объектов такого типа*, и обжимаем разъемами RJ-45.

*Особенности кабеля. Информация от производителя:
«Предназначен для групповой внутренней стационарной прокладки на социально значимых объектах (школы, сады, больницы, пр.). Кабели не распространяют горение при групповой прокладке. Пониженное дымо- и газовыделение при горении и тлении. Низкая токсичность продуктов горения/тления – более 120 г/м3.
Надёжная передача питания по PoE.
Соответствует требованиям ГОСТ Р ИСО 54429-2011, МЭК 61156-2 и ANSI/TIA/EIA-568-A.».
